UL認證中如何讀懂UL黃卡

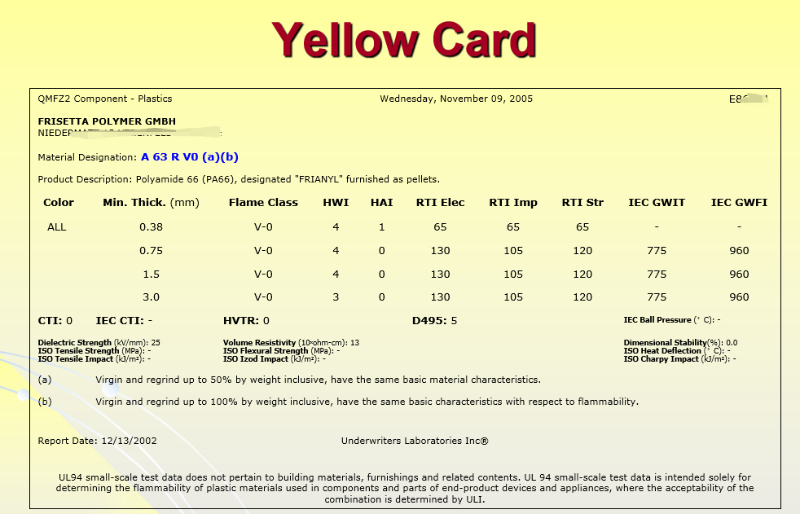

下面我們就結合一張塑料黃卡來具體說一下各個指標的含義及測試方法。

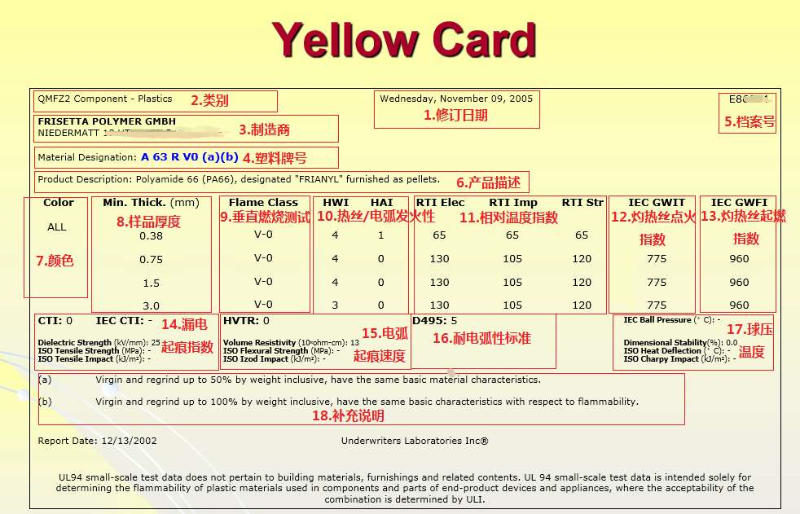

這就是塑料黃卡了，是不是看起來還很懵圈。不如我們把它劃分成幾個部分，然后根據標號看各個指標的解釋。


1. 修訂日期：記錄產品最后一次更新測試數據的時間。

2. 產品類別：這是UL機構內部的分類號。

3. 制造商：這一欄寫塑料原料的制造商和地址信息。

4. 塑料牌號：可以根據塑料牌號查到黃頁信息。圖中的塑料牌號是A63RV0，后面的（b）代表補充說明的序號。

5. 檔案號：可以根據檔案號查到對應塑料的黃頁信息。

6. 產品描述：包括塑料的類別、形態。圖中的產品是尼龍66，以顆粒的形式出售。

7. 顏色：代表材料注冊時的顏色。黑色 “BK”, 白色 “WT”, 本色 “NC”, 紅色 “RT”, 灰色 “GY”。圖中例子中，ALL代表全部顏色。

8. 樣品最小厚度：?jiǎn)挝皇呛撩?br>
9. 垂直燃燒測試等級：用來評價材料耐火等級。

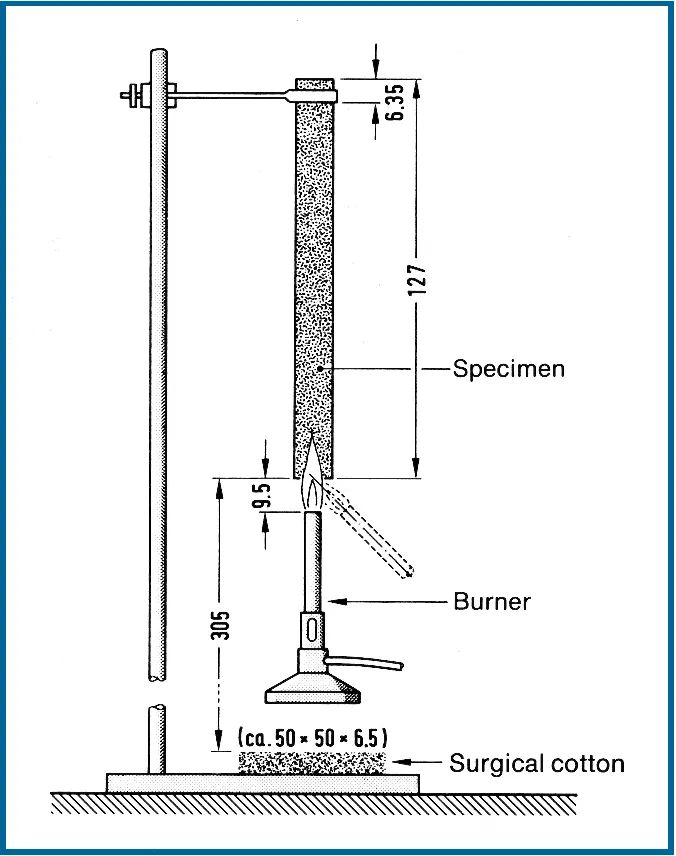

將材料制成一定尺寸的標準試樣，垂直懸空，用火焰燒試樣下端10秒左右，記錄火焰移開之后試樣持續燃燒的時間。根據燃燒時間劃分等級V-0、V-1、V-2等，V-0代表材料燃燒時間最短，耐火性最好。


10. 熱絲/電弧發火性（HWI/HAI）：

HWI代表熱絲發火性。在標準試樣上纏繞通電的金屬絲，記錄引燃試樣需要的時間。根據時間劃分0、1、2、3、4等級。其中0級所需的引燃時間最長（大于120秒），性能最好。

HAI代表電弧發火性。用高電流電弧在材料表面劃過。記錄引燃材料所需的引弧次數。級別數字越小代表材料越難以被電弧點燃。

11. 相對溫度指數（RTI）：RTI Elec、RTI Imp、RTI Str三組數據都是代表材料可以正常工作的最高溫度。不同的是分別處于電載荷、沖擊載荷、靜態三種條件下。

12. 灼熱絲點火指數（GWIT）：是試樣被灼熱的金屬絲引燃的溫度。

13. 灼熱絲起燃指數（GWFI）：是試樣被灼熱的金屬絲引燃并且燃燒30秒以上的溫度。

GWFI與GWIT區別就在于燃燒持續的時間更長，因此GWFI數據通常較大

14. 漏電起痕指數（CTI）：代表材料在通電狀態下，承受50滴電解液后對材料的破壞程度。劃分0、1、2、3、4等級，其等級數字越小，耐漏電性能越好。

15. 電弧起痕速度（HVTR）：用高壓電弧在材料表面引燃，逐漸將兩個電極彼此遠離，在保證電弧不熄滅的情況下，記錄兩分鐘內電弧燃燒痕跡的長度。長度越短代表電弧起痕速度低，對應的等級數字越小，材料的耐電性越好。

16. 耐電弧標準（D495）：材料耐受高壓電弧未被破壞的時間，按時間長短劃分等級從0到7，等級數字越小耐電弧性越好。

17. 球壓測試（BP）：在一定的溫度下，將一定重量的金屬球壓在試樣上，如果壓出的痕跡直徑大于2mm那么材料不合格。需要注意的是，不同材料的應用環境不同，球壓溫度的測試也有一定區別。

18. 補充說明：對材料性能的注釋。圖中注釋為：在起燃性能方面，該原生料和再生料具有相同的基本特性。
